Como proveedor de bombas de pistón alternativo, me han preguntado bastante sobre el papel del vástago del pistón en estas bombas. Entonces, pensé en escribir este blog para desglosarlo.
Comencemos con una descripción general rápida de qué es una bomba de pistón alternativo. Es un tipo de bomba que utiliza un pistón que se mueve hacia adelante y hacia atrás (alternativo) dentro de un cilindro para transferir fluidos. Estas bombas se utilizan en una amplia gama de aplicaciones, desde procesos industriales hasta extracción de petróleo y gas. Son confiables, eficientes y pueden soportar altas presiones, razón por la cual son tan populares.
Ahora, vayamos a la estrella del espectáculo: el vástago del pistón.
Los fundamentos del vástago del pistón
El vástago del pistón es un componente crucial en una bomba de pistón alternativo. Es una varilla larga y delgada que conecta el pistón a la cruceta o cigüeñal. Su función principal es transferir la fuerza del cigüeñal al pistón, haciendo que el pistón se mueva hacia adelante y hacia atrás dentro del cilindro.
Piense en ello como el brazo de un levantador de pesas. El cigüeñal es como la articulación del hombro del levantador de pesas y genera la potencia. El pistón es como el peso que se levanta. ¿Y el vástago del pistón? Es el brazo el que transfiere la potencia del hombro al peso. Sin él, la potencia generada por el cigüeñal no llegaría al pistón y la bomba no funcionaría.
Transferir movimiento
La función principal del vástago del pistón es transferir el movimiento giratorio del cigüeñal al movimiento lineal del pistón. El cigüeñal gira con un movimiento circular y el vástago del pistón convierte este movimiento circular en un movimiento recto de ida y vuelta del pistón.
Esta conversión es esencial porque la acción de bombeo en una bomba de pistón alternativo depende del movimiento lineal del pistón. A medida que el pistón avanza, comprime el fluido dentro del cilindro, aumentando su presión y expulsándolo a través de la válvula de salida. Cuando el pistón se mueve hacia atrás, crea un área de baja presión dentro del cilindro, lo que permite que entre más líquido a través de la válvula de entrada.
Fuerzas de resistencia
El vástago del pistón tiene que soportar fuerzas bastante intensas. Durante la carrera de compresión, el fluido en el cilindro se resiste a ser comprimido, creando una alta presión que empuja contra el pistón. El vástago del pistón debe transferir esta fuerza del pistón al cigüeñal sin doblarse ni romperse.
Además de las fuerzas de compresión, el vástago del pistón también experimenta fuerzas de inercia. A medida que el pistón acelera y desacelera durante su movimiento de ida y vuelta, el vástago del pistón tiene que lidiar con las fuerzas de inercia resultantes. Estas fuerzas pueden ser significativas, especialmente a altas velocidades de bombeo.
Prevención de sellado y fugas
Otra función importante del vástago del pistón está relacionada con el sellado. En una bomba de pistón alternativo, hay sellos alrededor del vástago del pistón para evitar fugas de fluido. El vástago del pistón debe moverse suavemente a través de estos sellos manteniendo un sello hermético.
Si hay alguna fuga alrededor del vástago del pistón, puede provocar una pérdida de eficiencia en la bomba. El fluido que se escapa no solo reduce la cantidad de fluido que se bombea, sino que también puede causar daños a otros componentes de la bomba con el tiempo. Por lo tanto, el vástago del pistón debe diseñarse y fabricarse con alta precisión para garantizar un sellado adecuado.
Consideraciones de material y diseño
La elección del material para el vástago del pistón es crucial. Debe ser lo suficientemente fuerte para soportar las fuerzas que experimenta y, al mismo tiempo, tener una buena resistencia al desgaste. Los materiales comunes utilizados para los vástagos de pistón incluyen acero inoxidable, aceros aleados y, a veces, cerámica.
También importa el diseño del vástago del pistón. Factores como su diámetro, longitud y acabado superficial pueden afectar su rendimiento. Una varilla con el diámetro adecuado será lo suficientemente fuerte como para transferir las fuerzas sin ser demasiado pesada. La longitud de la varilla debe ser apropiada para la longitud de carrera del pistón y el diseño general de la bomba.
Aplicaciones en diferentes tipos de bombas de pistón alternativo
Ahora quiero hablar de cómo varía la función del vástago del pistón en diferentes tipos de bombas de pistón alternativo.

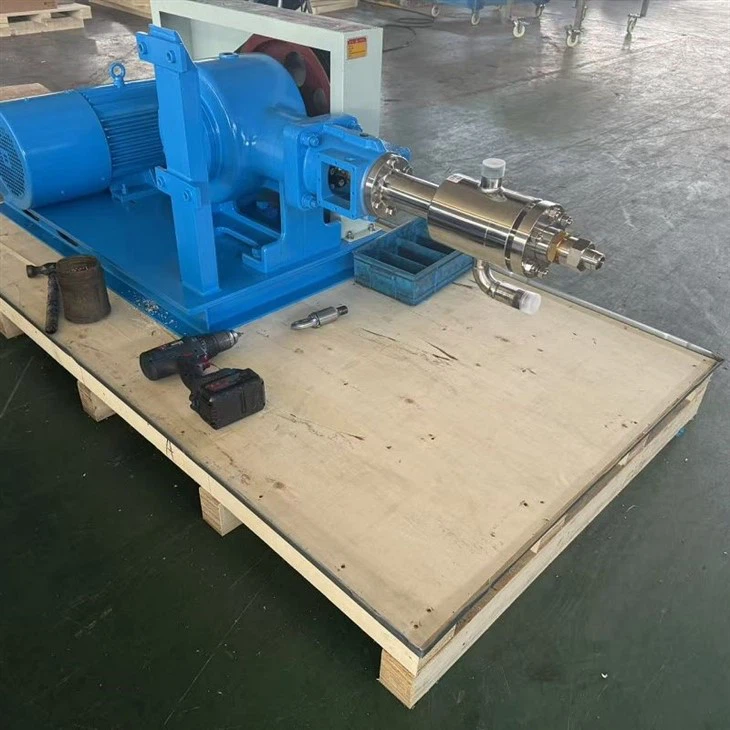

Bomba alternativa de dióxido de carbono
en unBomba alternativa de dióxido de carbono, el vástago del pistón tiene que soportar las propiedades únicas del dióxido de carbono. El CO2 puede encontrarse en diferentes estados (gas, líquido o supercrítico) dependiendo de las condiciones de presión y temperatura. El vástago del pistón debe diseñarse para funcionar eficazmente en estas condiciones variables. Por ejemplo, debe poder soportar las altas presiones asociadas con la compresión de CO2 y, al mismo tiempo, evitar cualquier fuga que pueda generar riesgos para la seguridad.
Bomba alternativa criogénica
Bombas alternativas criogénicaslidiar con temperaturas extremadamente bajas. El vástago de estas bombas debe estar fabricado con materiales que puedan resistir el frío sin volverse quebradizos. También se requieren sellos especiales para evitar fugas en el entorno criogénico. La función del vástago del pistón aquí no es solo transferir movimiento y resistir fuerzas, sino también mantener la integridad de la bomba en condiciones de baja temperatura.
L - Bombas de Alta Presión GNC
L - Bombas de Alta Presión GNCSe utilizan para comprimir gas natural comprimido licuado a altas presiones. El vástago del pistón de estas bombas está sometido a una tensión extremadamente alta debido a las altas relaciones de compresión. Debe diseñarse y fabricarse con los más altos estándares para garantizar un funcionamiento confiable y eficiente.
Mantenimiento y reemplazo
Como cualquier otro componente de una bomba, el vástago del pistón necesita un mantenimiento regular. Esto incluye verificar el desgaste, la lubricación adecuada y la alineación. Si hay signos de desgaste excesivo o daño, es importante reemplazar el vástago del pistón lo antes posible.
Un vástago de pistón desgastado puede provocar una disminución de la eficiencia de la bomba, un aumento de las fugas e incluso un fallo de la bomba. Por lo tanto, vigilar el estado del vástago del pistón y realizar un mantenimiento oportuno puede ahorrar muchas molestias y dinero a largo plazo.
Contáctenos para sus necesidades de bombeo
Si está buscando una bomba de pistón alternativo o necesita piezas de repuesto como vástagos de pistón, estamos aquí para ayudarle. Contamos con una amplia gama de bombas y componentes diseñados para cumplir con los más altos estándares de calidad y rendimiento. Ya sea que necesite una bomba para dióxido de carbono, aplicaciones criogénicas o sistemas de GNC L de alta presión, lo tenemos cubierto. ¡Contáctenos hoy para discutir sus requisitos y comencemos una gran asociación de bombeo!
Referencias
- Palmer, A. (2018). Manual de bombas y sistemas de bombeo. Elsevier.
- Stepanoff, AJ (2019). Bombas Centrífugas y de Flujo Axial. Publicaciones de Dover.
