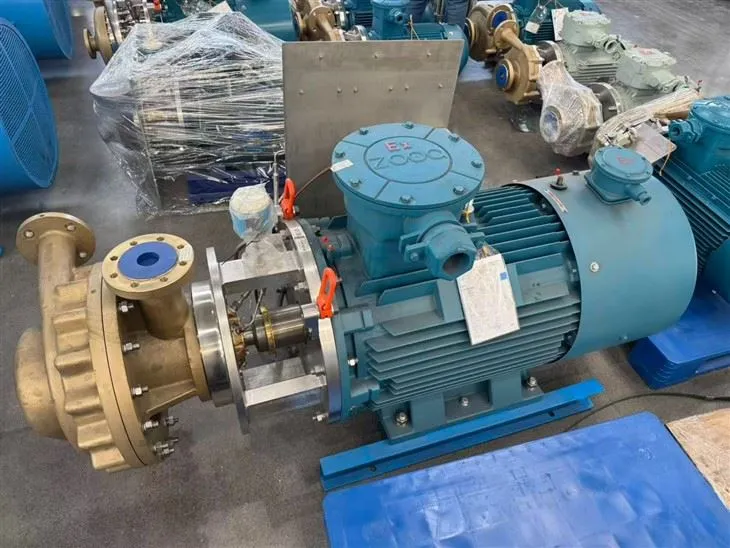

Las bombas centrífugas criogénicas se aplican principalmente al llenado y transferencia de líquidos criogénicos (incluidos oxígeno líquido, nitrógeno líquido, argón líquido y fluidos refrigerantes) para tanques de almacenamiento. Estas unidades de bomba son en su mayoría del tipo centrífugo de -etapa única, de succión simple-y de acoplamiento directo-.

Especificaciones técnicas clave

1.1TDETALLES TÉCNICOS:SLP-72/275

NO	TÉRMINO	DES.
1	TIPO	HORIZONTAL, dos etapas, succión simple, VFD
2	LÍQUIDO	SALMÓN AHUMADO
3	TEMPERATURA DE DISEÑO.	-196ºC
4	CAUDAL	72m³/h
5	CABEZA	275m
6	NPSHr	2.0m
7	VELOCIDAD	2950 r.p.m
8	PRESIÓN MÍNIMA DE SUCCIÓN	0,02 MPa
9	PRESIÓN MÁXIMA DE SUCCIÓN	0,5MPa
10	GABINETE VF	Trifásico 400V 50Hz 160kW-2P
11	Nivel de protección del motor	IP55
12	Nivel de aislamiento del motor	F
13	Sistema de sellado	Vida útil mayor o igual a 8000 h, fluido: aire seco; presión de sellado: 0,4-0,6 Mpa; consumo de gas de sellado: 10-20 Nm³/h Nota: Si el medio de transporte tiene requisitos de pureza, el gas de sellado debe sellarse con el gas del medio para garantizar que el medio no esté contaminado.
14	Estándar de brida	Serie HG/T20592-B, WN/RF
15	PESO	≈800kg
16	SUCCIÓN	DN100,PN16
17	DESCARGAR	DN65,PN40

1.2 SALCANCE DE LA OFERTA

ARTÍCULO	DES.	CANTIDAD	RMK
UNIDAD DE BOMBA	SLP-72/275	1
MOTOR EX VF	160kw	1	Sonda de temperatura con rodamiento tipo resistencia PT100, IP55
Sonda de temperatura	PT100	1	Protección contra fugas de temperatura
rastreo de calor		1
MANGUERA DE SUCCIÓN	DN100	1	BRIDA, PERNO, TUERCA
MANGUERA DE DESCARGA	DN50	1	BRIDA, PERNO, TUERCA
FILTRO DE ENTRADA	DN100	1	Material del filtro:monel
Cámara de protección de rodamientos		1	Se requiere nitrógeno seco; Presión de sellado: 0,02-0,05 Mpa; Consumo de gas de sellado: 1-2Nm³/h
SISTEMA DE SELLADO DE LABERINTO		1	Incluye panel, válvula reductora de presión de precisión, manómetro, accesorios de tubería, válvula de aguja, etc.
Gabinete de control		1	Instalación en interiores, incluido arranque-paro del inversor y protección contra sobrecarga 1. Bearing temperature>parada de enclavamiento de 110 grados 2. La temperatura del cojinete delantero comienza a calentarse. Menos o igual a un trazado de calor de 5 grados, y el calentamiento deja de calentarse. Mayor o igual a un trazado de calor de 25 grados. Sonda de temperatura de fuga del sello: alarma de fuga del sello menor o igual a -70 grados, apagado de enclavamiento menor o igual a -100 grados
ARCHIVO TÉCNICO		1

Seguro de calidad

Cumple con las normas internacionales: ISO 9001, Norma API 610 (para bombas centrífugas)

Cada bomba se somete a estrictas pruebas de fábrica, incluidas pruebas de rendimiento a temperatura nominal, pruebas de resistencia a la presión y detección de fugas, lo que garantiza una calificación del 100% antes de la entrega.

Proporciona una garantía de 12 meses y soporte técnico 24 horas al día, 7 días a la semana para solución de problemas y orientación sobre mantenimiento.
